CURRENT SENSOR · 程序上传

多量程电流传感器程序上传

WebSerial 直连传感器:设置参数 → 连接 → 上传程序,浏览器即可完成烧录。

01

连接与上传

WEB SERIAL

上传说明:点「上传程序」后,网页会分块把程序发过去、每一块都等设备回话(不然设备接收缓冲一溢出就会悄悄丢字节),写完先读回设备上的字节数核对,对得上才替换设备里的 main.py 并重启。核对不上会明确提示、设备上原来的程序不会被改坏,再点一次上传即可。

02

程序设置

设置完成后点「确定」,程序才会改写

校准说明:先以初始值9写入,然后传感器断开电脑单独开机,在电池充满电情况下观察开机时屏幕上显示的电量值,然后再将这个电量值填入上面的输入框,再次上传程序。

电流方向说明:传感器板上的 A0、A1 接线有时会接反,那样测出来的电流方向就是反的。接反了就把这里选成「反向」再上传,程序会把测到的数值整体取反(只改软件,不动传感器本身),方向和数值就对了。接法与量程档位互不影响。

03

传感器使用说明

量程选择与分辨率

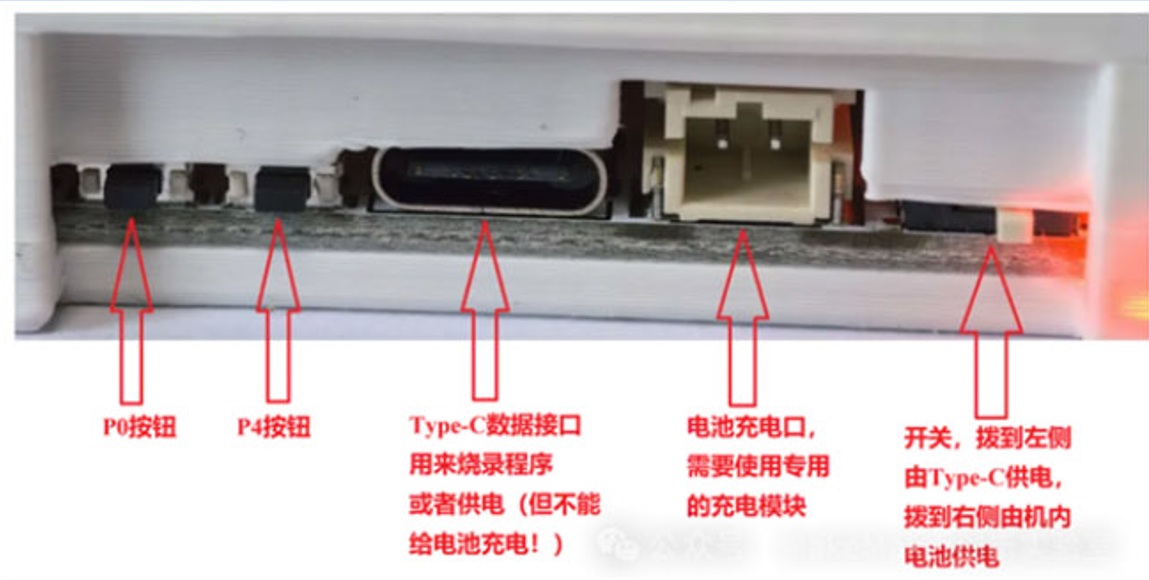

通过主板侧边的P0按钮可以切换量程,P4按钮确定量程。

电压传感器量程选择设置

传感器分辨率为:量程/32768。综合精度大约为量程的千分之一

电流从面板上的「正极」「负极」两个接线柱串进电路,尽量别接反;万一板子上的 A0、A1 接反了(测出来的电流方向就是反的),到上面「程序设置」里把「电流方向」选成「反向」再上传一次,程序会把测到的数值取反回来,接法与量程档位互不影响。

注意不要超量程使用,否则会烧坏传感器!

phyphox端界面程序,请打开phyphox后扫描二维码添加实验:

电流传感器phyphox 微电流传感器phyphox
04

程序编辑器

程序会按上方设置自动改写,无需手动修改
main.pyPYTHON · MICROPYTHON
05

串口监视器
