多量程电流传感器程序上传

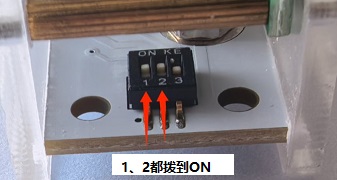

如果你使用的是旧版的转接板，在作为电流传感器时，需要将转接板上的拨码开关1和2都拨到on。正极为A0，负极为A1；

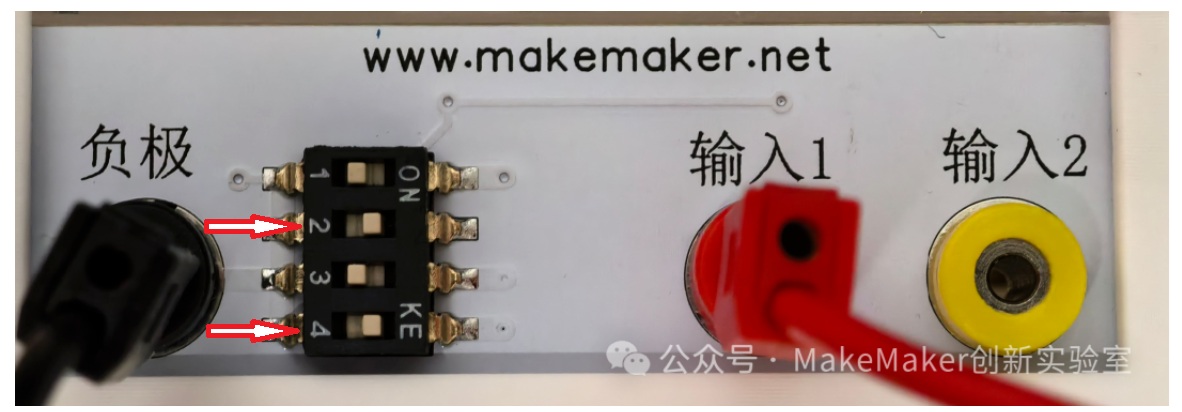

如果你使用的是新版的转接板，在作为电流传感器时，拨码开关2和4拨到ON，输入1为正极输入，负极为负极输入

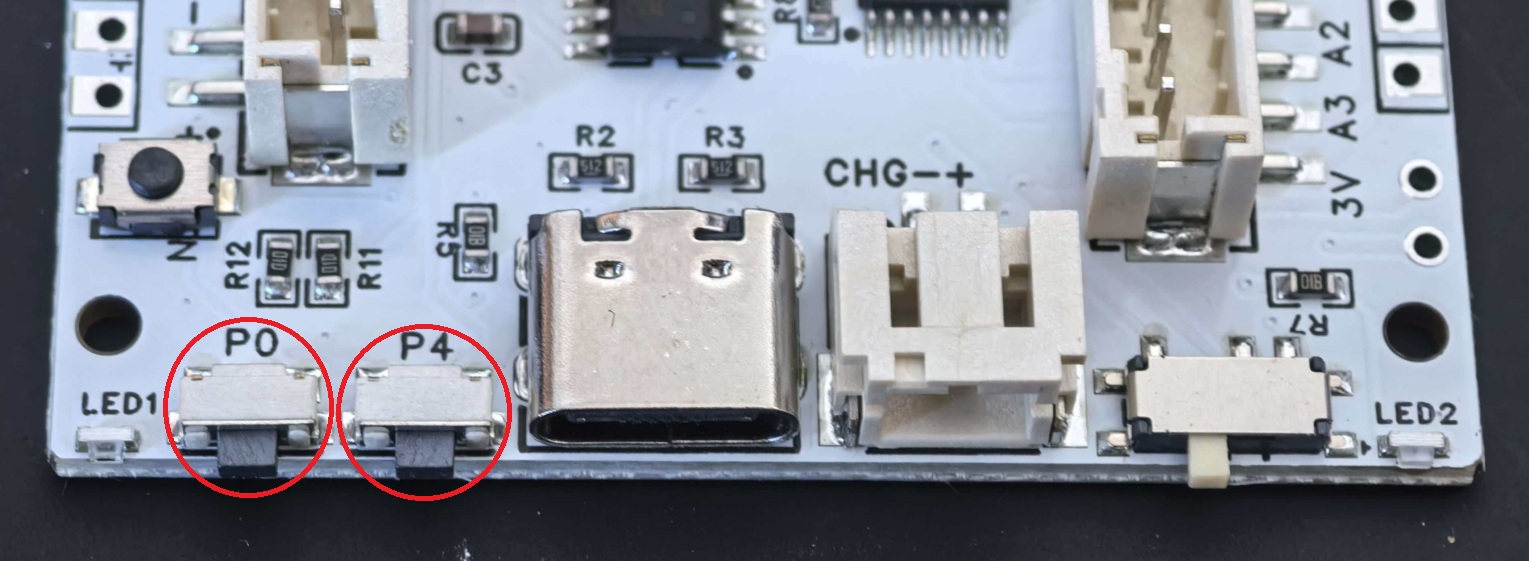

多量程电流传感器开机时可以通过按钮来选择量程，按一下主板侧边的P0按钮切换量程，按一下P4按钮确定量程。如需中途更换量程，则需要关机再开机重新选择。

电流传感器本质上仍旧是电压传感器，只不过在输入端并联了一个0.1欧的采样电阻，拨码开关2拨到on时会并联上这个电阻，由于受到拨码开关以及线路阻值影响，实际采样电阻大约为0.15欧姆。所以烧录初始程序后读数可能会有偏差，如果想要更加准确，可以进行校准，先上传初始程序，然后将一个多用电表和电流传感器串联，用多用电表的读数来校准。将多用电表读数填在标准值内，传感器读数填在测量值内，点击确定后再次上传程序即可。校准时只需要校准任意一个量程，建议选择+-3A的量程来进行校准。

phyphox端界面程序，请打开phyphox后扫描二维码添加实验：
